内蒙古PLC程序编写原则、语言、方法、常用指令及实例！1.梯形图的每一逻辑行（梯级）均起始于左母线，然后是中间接点，终止于右母线。各种元件的线圈接于右母线一边；任何触点不能放在线圈的右边与右母线相连；线圈一般也不允许直接与左母线相连2.编制梯形图时，应尽量按“从左到右、自上而下”的执行程序的顺序，并易于编写指令语句表。图1b所示的是合理的接线方法。3.在梯形图中应避免将触点画在垂直线上，这种桥式梯形图无法用指令语句编程，应改画成能够编程的形式，如图1c所示。4.继电器线圈和触点的使用。同一编号的继电器线圈在程序中只能使用一次，不得重复使用，否则将引起误操作，但其常开常闭触点可重复多次使用，如图1c中的X1、X2、X3。由此可以看出，在同一逻辑支路中，串联和并联触点数目是无限的。5.不允许几条并联支路同时运行。当PLC处于运行状态时，PLC就开始按照梯形图符号排列的先后顺序（从上到下，从左到右）逐一进行处理，PLC对梯形图是按扫描方式顺序执行，因此不存在几条并列支路同时动作的因素，所以在设计上可减少许多约束关系的联锁电路，从而使程序简单化。

6.计数器、计时器在使用前要赋值。

7.外部输入设备常闭触点的处理。图2a是电动机直接起动控制的继电器接触器控制电路，其中停止按钮SB1是常闭触头。如用PLC来控制，则停止按钮SB1和起动按钮SB2是它的输入设备。在外部接线时，SB1有两种接法。

如图2b所示的接法，SB1仍接成常闭，接在PLC输入继电器的X1端子上，则在编制梯形图时，用的是常开触点X1。因SB1闭合，对应的输入继电器接通，这时它的常开触点X1是闭合的。按下SB1，断开输入继电器，它才断开。

如图2c所示的接法，将SB1接成常开形式，则在梯形图中，用的是常闭触点X1。因SB1断开时对应的输入继电器断开，其常闭触点X1仍然闭合。当按下SB1时，接通输入继电器，它才断开

在图2c的外部接线图中，输入端的直流电源E常是由PLC内部提供的，输出端的交流电源是外接的。“COM”是两边各自的公共端子。

从图2a和图c可以看出，为了使梯形图和继电器接触器控制电路一一对应，PLC输入设备的触点应尽可能地接成常开形式。

此外，热继电器FR的触头只能接成常闭的，通常不作为PLC的输入信号，而将其直接接通断接触器线圈。

内蒙古PLC程序编写

1.逻辑语言

逻辑功能图表达方式基本上沿用了数字逻辑电路的“与”、“或”、“非”门电路的逻辑语言来描述，用逻辑框图形式表示。对每一种功能都使用一个运算方块，其运算功能则由方块内外的符号确定，

如，“&”表示逻辑“与”运算；“≥1”表示逻辑“或”运算；“o”（框图右边的小圆圈）表示逻辑“非”。

。一般与功能块有关的输入信号画在方块的左边，与功能块有关的输出信号画在方块的右边。在左边和右边应分别写上标志符和地址码。图中，X000、X001、M100为输入信号的标志符和地址码；Y030为输出信号的标志符和地址码。功能块表示如下的逻辑关系：Y030=X000•X001•M100

采用逻辑功能图来描述程序，易于描述较为复杂的控制功能，表达直观，查错容易。因此它是编程中较为常用的一种表达方式。但它必须采用带有显示屏的编程器才能描述，而且连接范围也受到显示屏幅面的限制。

2.梯形图

（1）常用符号

PLC梯形图图形符号借助于继电器接触器的常开触头、常闭触头、按钮、线圈以及它们的串联、并联的术语和符号，两者对照，则直观明了。和电路图一样，在绘制梯形图之前首先熟悉绘制梯形图的有关符号。

对输入信号和被控制对象必须标上相应的标志符和地址码，如图4（与或门）中的X000、X001、X002和Y030。图中所表示的逻辑关系为Y030=X000•X001+X002

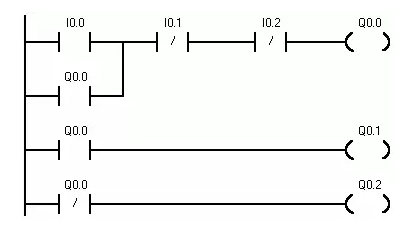

（2）梯形图的绘制

采用触点梯形图来表达程序的方法，看上去与传统的继电器电路图非常类似。因此它比较直观形象，对于那些熟悉继电器电路的设计者来说，易被接受。

另外，为了在编程器的显示屏上直接读出触点梯形图所描述的程序段，构成触点梯形图的图案电流支路都是一行接一行地横着向下排列的。每一条电流支路的触点符号为起点，而最右边的线圈符号为点，如图5所示。触点梯形图多半适用于简单的连接功能的编程。

PLC编程原则、语言、方法、常用指令及实例

3.语句表

语句表形式是使用助记符来编制PLC程序的语言，表示程序的各种功能。语句表类似于计算机的汇编语言，但比汇编语言容易得多。每一条指令都包含操作码和操作数两个部分，操作数一般由标志符合地址码组成。下面是一个简单的语句表。

LD X000

AND M100

OR Y030

ANI X002

OUT Y030

内蒙古PLC程序编写采用这种类似计算机语言的编程方式，可使编程设备简单，逻辑紧凑，而且连接范围也不受限制。上述三种程序的表达方式各有所长，在比较复杂的控制系统中，这三种方式可能会同时使用，但对于简单的控制系统采用一般的可编程序控制器进行人工编程时，大多采用触点梯形图编制程序。当设计好触点梯形图后再根据接口、梯形图写出语句表，最后便可将语句表键入可编程序控制器中进行调试
