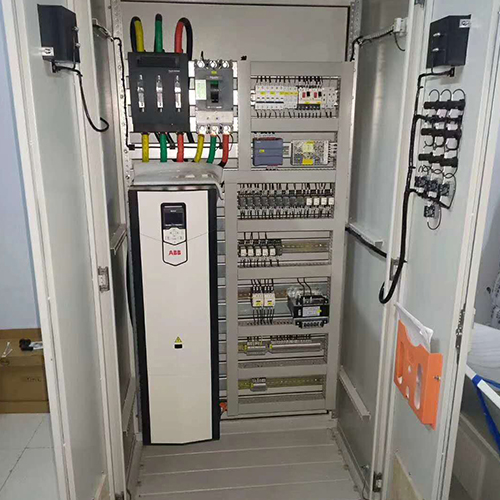

变频控制柜的基本布局，内蒙古变频控制柜分为壁挂式和落地式两种，变频控制柜主要器件的配置与选用介绍如下：

（1） TR-变压器:这个为可选项，根据电压等级标准配置和选用。

（2） FU-熔断丝:一般都需要添加，不要为了节省成本而省去。选择为2.5～4倍额定变频器电流。注意熔断丝的选择要选快熔类。

（3） QA-断路器: 断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。断路器的容量为变频器额定电流的1.5～２倍，断路器的时间特性要充分考虑变频器过载保护的时间特性。

（4） KM-接触器:接触器主要用于在工频电网和变频器之间的切换，保证变频器的输出端不会接到工频电网上去，以免损坏变频器。接触器频繁的闭合和断开将引起变频器故障，所以最高频率不要超过10次/分钟。

（5） F-风扇：主要用于抽取变频控制柜里的热量,给变频控制柜散热；按供电方式分直流风扇和交流风扇，根据现场工作环境选用。

（6） LY-防雷浪涌器:最好配置一个，特别雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破坏。一般配40KVA浪涌器。

（7） DK-电抗器:选择合适的电抗器与变频柜配套使用,既可以抑制谐波电流,降低变频器系统所产生的谐波总量,提高变频器的功率因数,又可以抑制来自电网的浪涌电流对变频器的冲击,保护变频器、降低电动机噪声。保证变频器和电机的可靠运行。

（8） EMI-滤波器: 滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自内蒙古变频控制柜的变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。

（9） RB-制动电阻:当电容电压超过设定置后，就经制动电阻消耗回馈的能量。一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。

（10）另外还包括变频器，PLC/DCS，触模屏，传感器，电度表等器件的选用。
