如何设计电气呼和浩特PLC控制柜

本文主要介绍电气控制柜设计、选型所需要注意的一些事项。

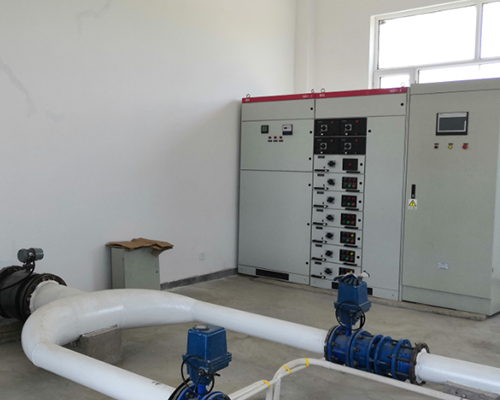

电气控制系统的作用：对于一台机床或者一个设备来说，运动的控制，状态的监控，以及其他开关量的控制都需要电气控制系统来完成，可以说电气控制系统是机床的大脑。而这个系统建立的基础是选定设计合适的电气控制柜。

电气控制柜的主要组成：单就硬件来说，电气控制柜包括柜体，安装板，层板，散热装置，操作面板部分（需要在柜体上开孔），柜体移动装置（是否需要移动，如在使用过程中需要改变位置，可安装万向轮），吊环等，前门、后门、左门、右门。

电气控制柜的类型及适用场合：电气控制柜分为高压柜，低压柜，有的是强电弱电混合柜。从结构形式上看，主要有：1.普通动力电柜+操作台。2.琴式操作台（也称斜面操作台）。3.电脑操作台。4.PC威图柜。

一种情况呼和浩特PLC控制柜合操作台是分离的，强电部分（断路器，变压器，变频器，接触器等布置在动力柜内），呼和浩特PLC控制柜操作台则用来对及设备的动作进行控制，以及对设备的状态进行监视，一般用于大型的，功率较大的设备。

二种则像钢琴台。一般用于小型的设备。

一种则适用于弱电控制环节较多的设备。

具体需要使用那种结构形式，还要根据设备的整体设计以及电气系统的设计进行综合的选择。

确定好所要使用的电气控制柜类型之后，需要先确定柜体的总体尺寸，在确定柜体尺寸前，需要完成电气设计，电气设计完成后，会得到电气原理图与电气布置图，电气布置图会告诉我们电气元器件的摆放及走线形式。柜体的布局及柜内元件的安装布局由电气布置图决定。

这一步需要确定柜内安装板的数量，尺寸，厚度，材质。层板数量，尺寸。以及安装板、层板的安装方式，同时需要确定是否开后门，是否开前门，左侧门以及右侧门是否是可拆卸的，是否是门。

细节确定：呼和浩特PLC控制柜拿电气控制柜通风散热来说。

电柜通风，散热等，如果电柜内部产生热量较多，就需要使用电柜空调等。如果电柜处在常温环境下（恒温车间），可以只使用风扇或者只考虑通风。

如果使用排风风扇，需要注意风扇的位置以形成良好的对流。

同时要考虑电柜照明及安装形式，如果电气控制柜总体尺寸比较大，呼和浩特PLC控制柜则需要进行照明设计，一般设置为开门断电，开门开灯，关门关灯，以方便调试维修，同时保障调试维修人员的安全。

再说一下安装形式，如果元件布置图已经得到，且主要元件（驱动器、变频器、变压器、控制器）的尺寸已经确定，则可提供开孔尺寸图。

另外，根据断路器、继电器、接触器，接线端子等的数量、规格等，需要确定安装上述原件的导轨规格及数量。

同时需要考虑电柜的走线形式。具体牵涉到线槽的的规格，数量。

务必注意强电，弱电的分离。

考虑电柜与外部的连接，一方面是进：电源动力进入，另一方面是出：也就是为其他部件提供动力，如伺服电机等动力部件。

整体来说要考虑怎么走线，细节上可能会涉及到插头插座、连接器、重载连接器、航空插头的使用，这些一般可以根据电气原理图得到，重要地，在设计电气控制柜时要考虑安装孔的预留。
