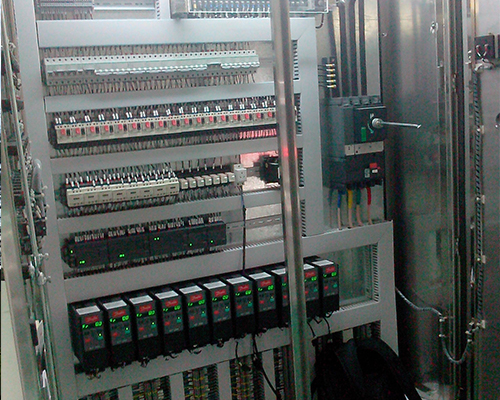

呼和浩特PLC控制柜设计、装配、接线的规范和经验

1 元器件安装

1、前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件

需要的灭弧距离

拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险

2、呼和浩特PLC控制柜组装前要看明图纸及技术要求

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符

4、检查元器件有无损坏

5、必须按图安装 (如果有图）

6、元器件组装顺序应从板前视，由左至右，由上至下

7、呼和浩特PLC控制柜同一型号产品应保证组装一致性

8、面板、门板上的元件中心线的高度应符合规定

     元件名称                                    安装高度（m）

     指示仪表、指示灯                         0.6-2.0

     电能计量仪表                                0.6-1.8

     控制开关、按钮                            0.6-2.0

     紧急操作件                                   0.8-1.6

组装产品应符合以下条件：

操作方便。元器件在操作时，不应受到空间的防碍，呼和浩特PLC控制柜不应有触及带电体的可能。

维修容易。能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

保证一、二次线的安装距离。

9、组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

10、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

11、主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地。

12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，呼和浩特PLC控制柜安装距离应符合元件规定。额定功率为75w 及以上的管形电阻器应横装，不得垂直地面竖向安装。
