呼和浩特PLC控制柜的布局与结构设计

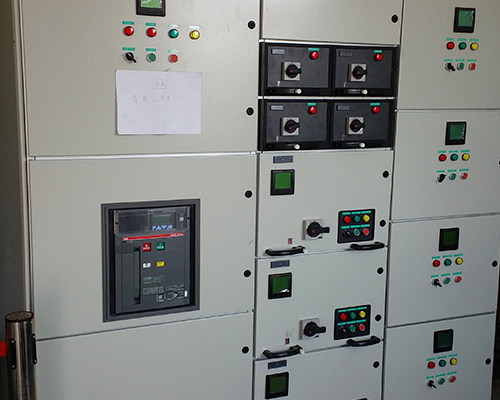

1、柜型的选择

适用于装呼和浩特PLC控制柜的柜型，通常选用固定柜，且门板为整门的柜型，如KB柜、九折柜和十六折柜等，不宜选GGD柜、固定分割柜、抽屉柜。因为PLC柜内元件基本上为整板安装，如果采用了柜门分割的柜型，不便于安装和调试。对于GGD柜如果必须选用时，需做一下非标设计，将仪表门、前门和下通风门合并成一个整门，且柜体框架上取消前后横梁，以便于安装和维护。

2、柜体通风系统设计

柜体通风方案，采用前门下进风上出风的形式，后门不加进出风孔。进、出风口分别装1个通风过滤器来防尘，外形尺寸320mm×320mm，进出风面积约008平米。由于呼和浩特PLC控制柜柜内的元件发出的热量较少，采用自然对流的方式即可，如果要加快风速，可在门板上半部的出口过滤器上，加装1个轴流风机，向外排风，柜体的顶盖没有通风孔，装无孔顶盖。

3、呼和浩特PLC控制柜行线槽规格的选择

行线槽的规格有很多，常用的行线槽宽度为25mm、40mm、60mm、80mm、100mm，高度为40mm、60mm、80mm、100mm，颜色选灰色。

选择行线槽的原则通常是根据经过此线槽的线的体积之和（含绝缘层）为线槽容量的80%左右，来选择线槽的规格，余下的空间便于线的散热。计算时可以用截面的关系，即线的截面之和（含绝缘层）为线槽截面的80%左右。

通常大于6平方的线缆，不宜用行线槽来管理线束，但有时为了柜内布置整齐美观，对于特殊的线缆，如网线、元器件的预制电缆等，也放进了行线槽，在装配设计时要特殊考虑，根据线径以及弯曲半径来选择线槽，将电缆整齐的放进线槽内。

4、呼和浩特PLC控制柜元器件布置的原则

柜内元器件布置，一般是从上到下，从左向右。便于操作与维护，经常操作或维护的元器件应安装在较容易触及到的位置，从高度上讲，尽量安装在离地面400mm至1800mm的高度范围内。如果元器件较多，可考虑将不常操作的元器件（如直流电源）安装在柜体高度2000mm左右的位置上，底部元件安装位置不能低于离地面200mm，否则现场无法接线。布置时避免线在线槽内反复绕，注意节约成本。
